CircuitWay（电路途） 1.0.3 安卓版

CircuitWay（电路途）是一款面向电子工程学习者与硬件爱好者的专业SPICE仿真工具，支持模拟与数字电路的设计、仿真和分析。软件内置100个示例电路与10个复杂项目，覆盖BJT放大器、振荡器、滤波器、UART、RISC CPU、PLL、SRAM、ADC等典型结构，并提供106种库元件，包含电阻电容电感、受控源、运算放大器、555芯片、Arduino模块及Verilog代码模块。用户可在原理图页面直接查看波形并构建数学表达式计算新波形，支持瞬态分析、直流扫描、交流分析与FFT四种分析类型，帮助深入理解电路原理。

CircuitWay支持哪些分析类型

1.打开CircuitWay并进入原理图编辑页面，搭建或加载一个示例电路。

2.点击顶部分析菜单，可以看到瞬态分析、直流扫描、交流分析和FFT四种类型。

3.选择瞬态分析，设置仿真时长与步长后运行，观察时域波形变化。

4.选择直流扫描，指定扫描源与范围，查看电路直流工作点随参数变化的曲线。

5.选择交流分析，设置频率范围，获取幅频与相频特性。

6.选择FFT分析，对瞬态结果做快速傅里叶变换，查看频谱成分。

7.在波形页面构建数学表达式，基于已有波形计算生成新波形用于对比。

CircuitWay的Verilog数字电路怎么用

1.在元件库中找到Verilog代码模块并拖入原理图。

2.双击模块打开代码编辑窗口，用Verilog硬件描述语言编写数字逻辑。

3.为模块添加输入输出端口并连接时钟、复位等信号源。

4.保存代码后运行仿真，观察数字电路输出波形是否符合预期。

5.结合内置的RISC CPU、UART等复杂项目，对照学习Verilog建模思路。

6.修改代码参数反复验证，逐步搭建任意数量的数字电路。

CircuitWay内置示例电路有哪些

1.进入软件首页的示例库，可看到100个基础示例电路分类排列。

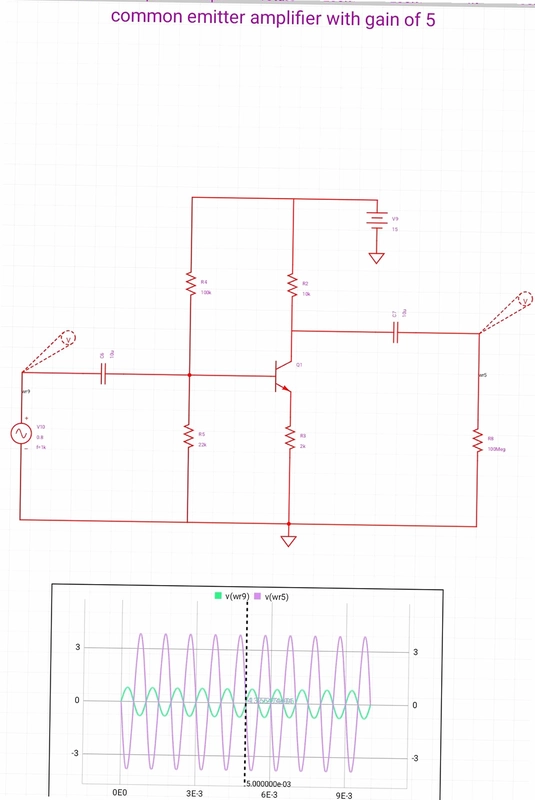

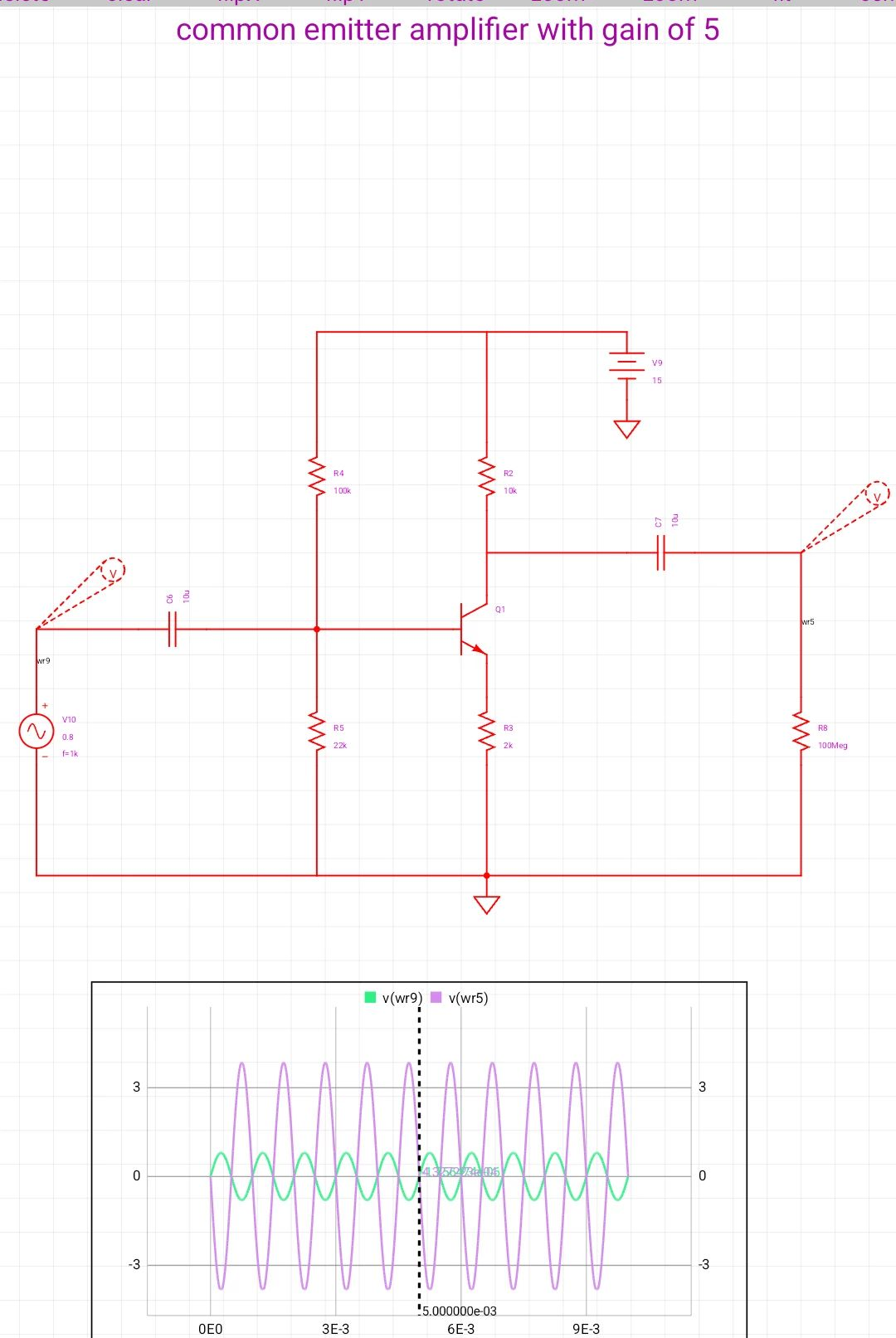

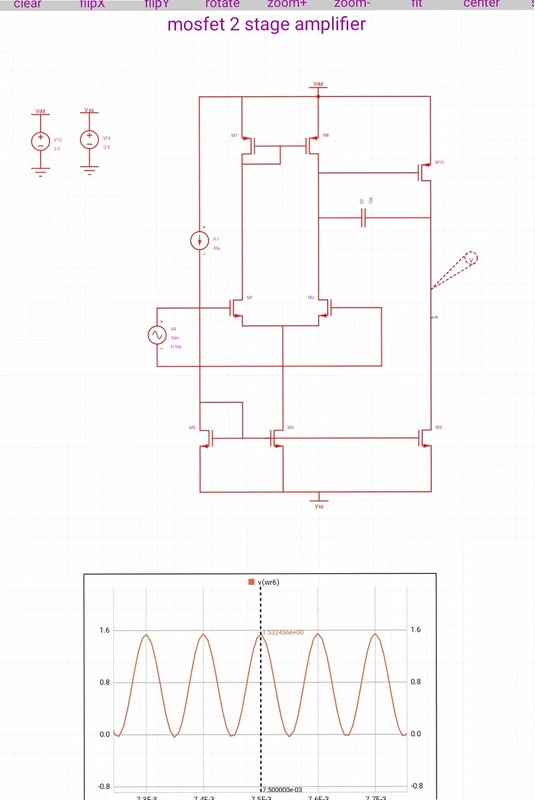

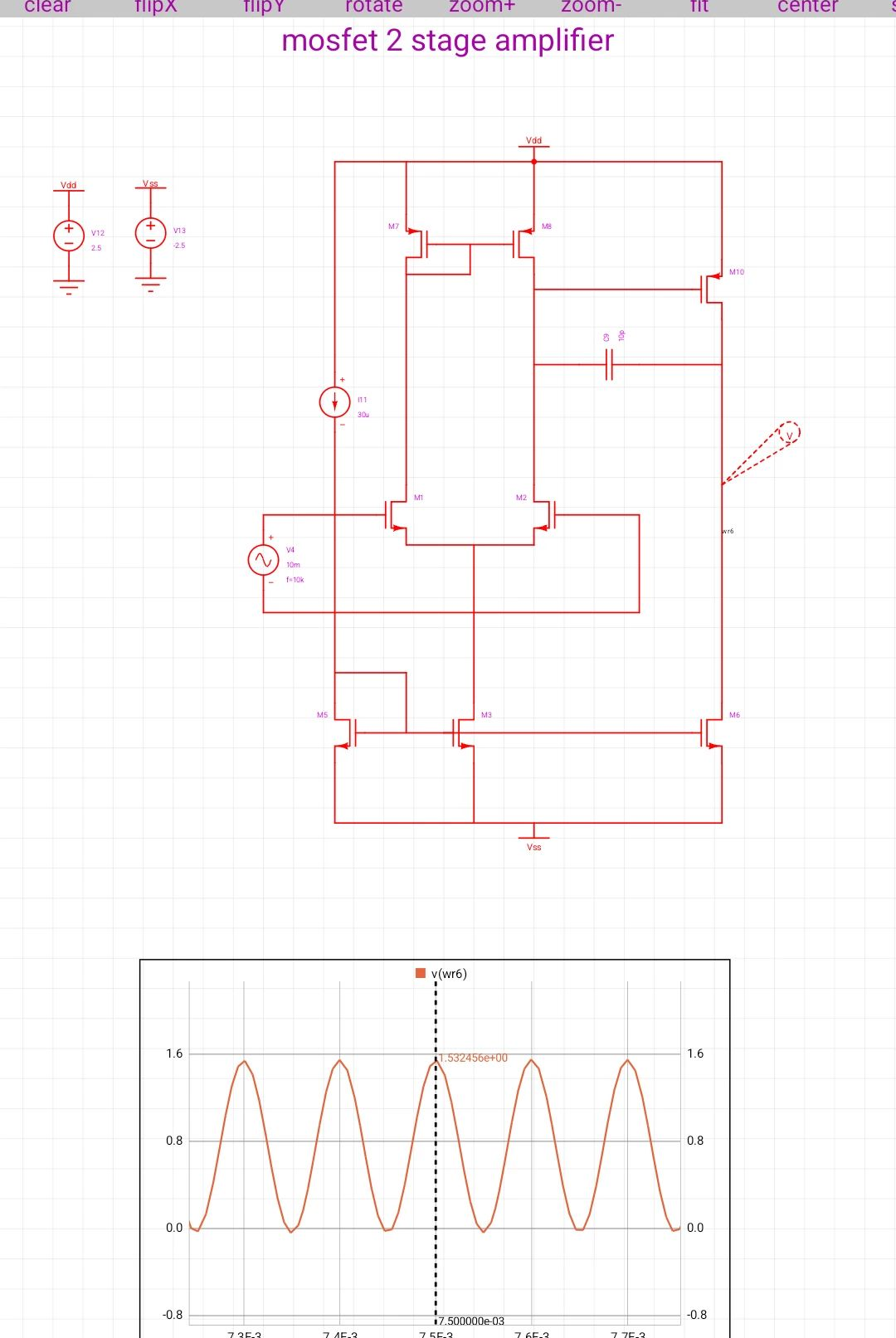

2.基础类包含BJT放大器、MOS放大器、振荡器与滤波器等模拟电路。

3.电源与芯片类包含电源管理芯片、555定时器与开关电容电路。

4.高频与数字类包含高频电路和基础数字电路示例。

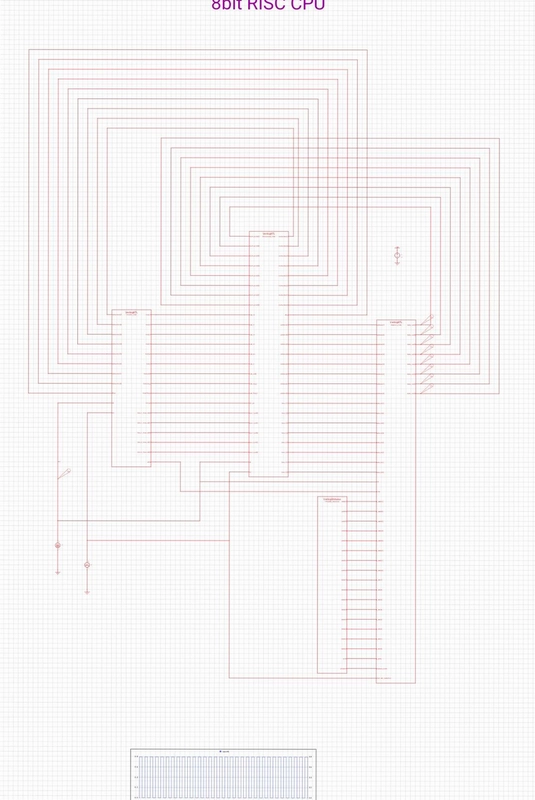

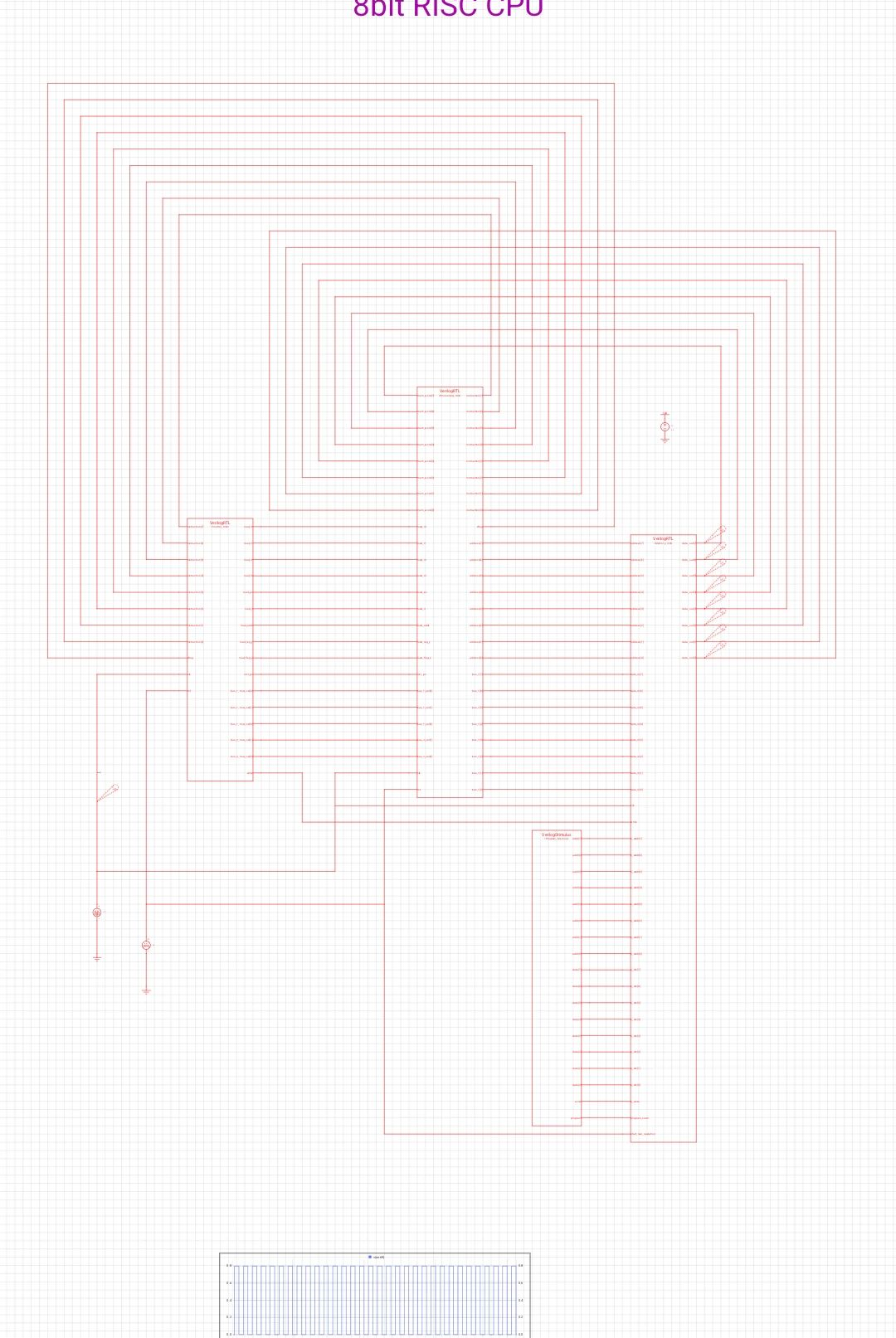

5.复杂项目区提供UART、RISC CPU、PLL、CDR、SRAM等10个项目。

6.数据转换类项目包含R-2R梯形网络DAC、Σ-Δ ADC与SAR ADC。

7.滤波类项目包含FIR滤波器与IIR滤波器，可逐一打开仿真学习。

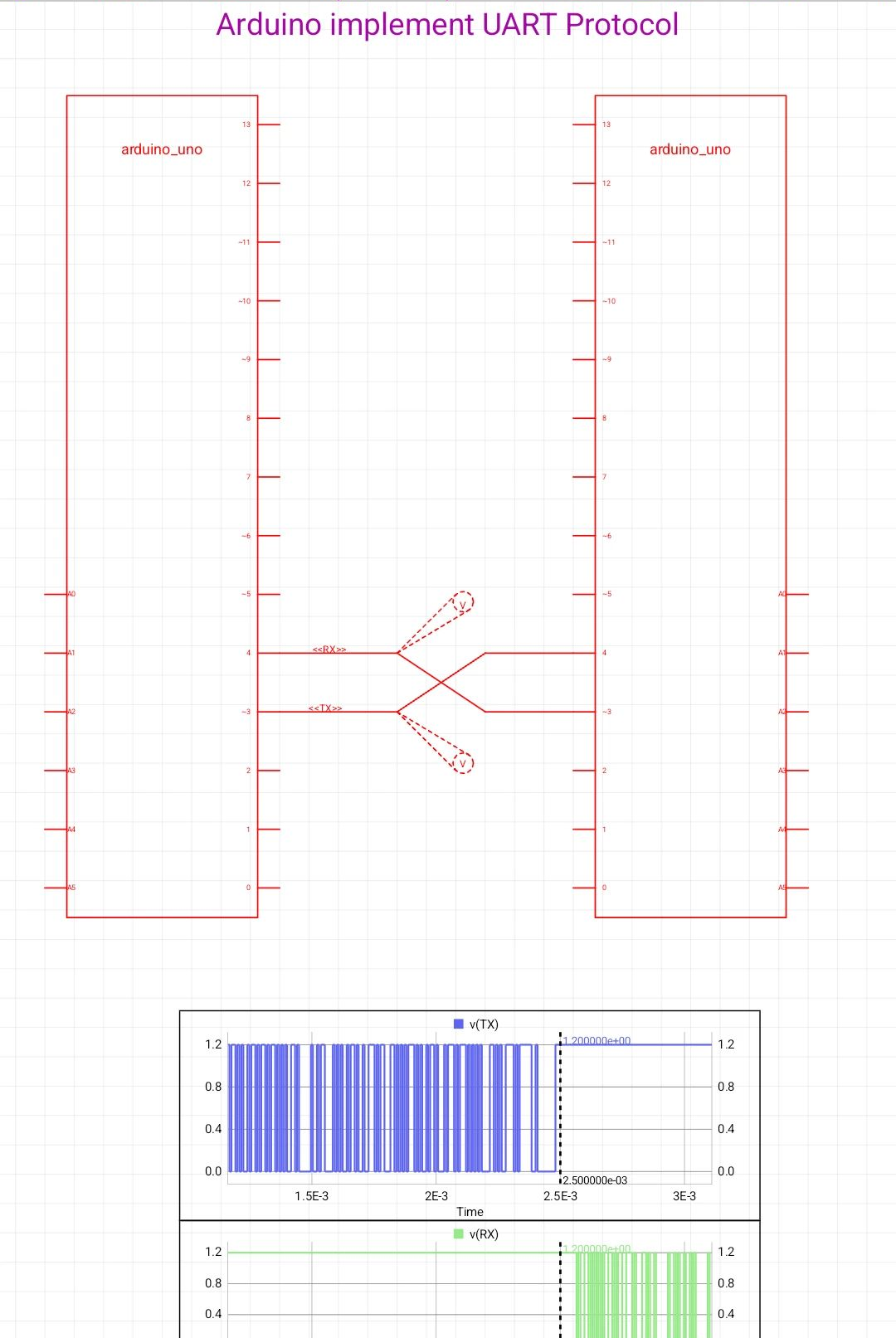

CircuitWay的Arduino模块如何建模

1.在库元件中选用Arduino模块放置到原理图。

2.打开模块的代码编辑区，使用C语言编写控制逻辑。

3.将Arduino的引脚与外围模拟电路、数字器件连接。

4.设置好电源与信号源后启动仿真。

5.观察Arduino输出对电路的影响，验证复杂系统建模效果。

6.调整C代码中的参数，反复仿真优化系统行为。

CircuitWay的库元件包含哪些类型

1.无源元件区提供电阻、电容与电感，满足基础电路搭建。

2.电源区包含正弦波、脉冲波及分段线性电压源。

3.受控源区提供VCVS、VCCS、CCVS、CCCS四类受控源。

4.半导体与开关区包含开关、运算放大器与变压器。

5.数字与混合信号区包含标准数字单元、ADC/DAC与555芯片。

6.可编程区包含Verilog代码模块与Arduino模块。

7.全部106种元件均可在库面板中搜索并拖入原理图使用。

CircuitWay仿真结果波形怎么查看

1.运行任一分析类型后，软件自动跳转到波形显示页面。

2.在波形页面可直接缩放、平移查看信号细节。

3.选中节点或支路变量，添加到波形窗口进行对比。

4.点击表达式入口，输入数学公式基于现有波形生成新波形。

5.将多条波形叠加显示，分析电路各点的相互关系。

6.保存或导出仿真结果，便于后续整理与复盘。

CircuitWay适合哪些人学习电路

1.电子工程专业学生可用示例电路对照课本理解放大器和滤波器原理。

2.硬件工程师可借助复杂项目研究PLL、CDR与ADC等模块结构。

3.嵌入式开发者可通过Arduino模块用C语言验证系统级建模。

4.数字电路学习者可用Verilog模块搭建并仿真自定义逻辑。

5.参加电子设计竞赛的人员可快速验证电路方案并查看波形。

6.电路爱好者可从100个示例入手，循序渐进掌握SPICE仿真方法。
