机械密封 2.4 最新版

机械密封是一款面向机械设计与制造行业的专业选型辅助工具，主要用于O形橡胶密封圈和星形橡胶密封圈的密封选型与沟槽设计。该软件内置中国GB3452.1~3和日本JIS B2401-1~2标准，同时支持AS568A星形圈标准，能够快速输出图文并茂的设计结果，帮助工程师大幅提升机械设计的速度与质量，是机械行业从业者不可多得的实用助手。

机械密封支持哪些密封圈标准

1.打开机械密封软件，进入主界面后选择密封圈类型，可选O形橡胶密封圈或星形橡胶密封圈。

2.若选择O形圈，软件会自动加载中国GB3452.1~3标准和日本JIS B2401-1~2标准供你切换使用。

3.若选择星形圈，软件则匹配AS568A标准，覆盖常见美制星形密封圈规格。

4.在标准列表中可以查看每个标准下的尺寸范围、公差等级和适用工况说明。

5.选定标准后点击确认，软件会自动带入对应的沟槽设计参数模板。

6.你还可以在设置中保存常用标准组合，方便下次快速调用。

机械密封的沟槽设计功能怎么用

1.进入沟槽设计模块，先选择密封圈类型和对应标准，确认基础参数无误。

2.输入轴径、孔径、沟槽宽度等关键尺寸，软件会实时校验数值是否在标准范围内。

3.根据工况选择压力等级和温度范围，软件自动推荐合适的沟槽深度和圆角半径。

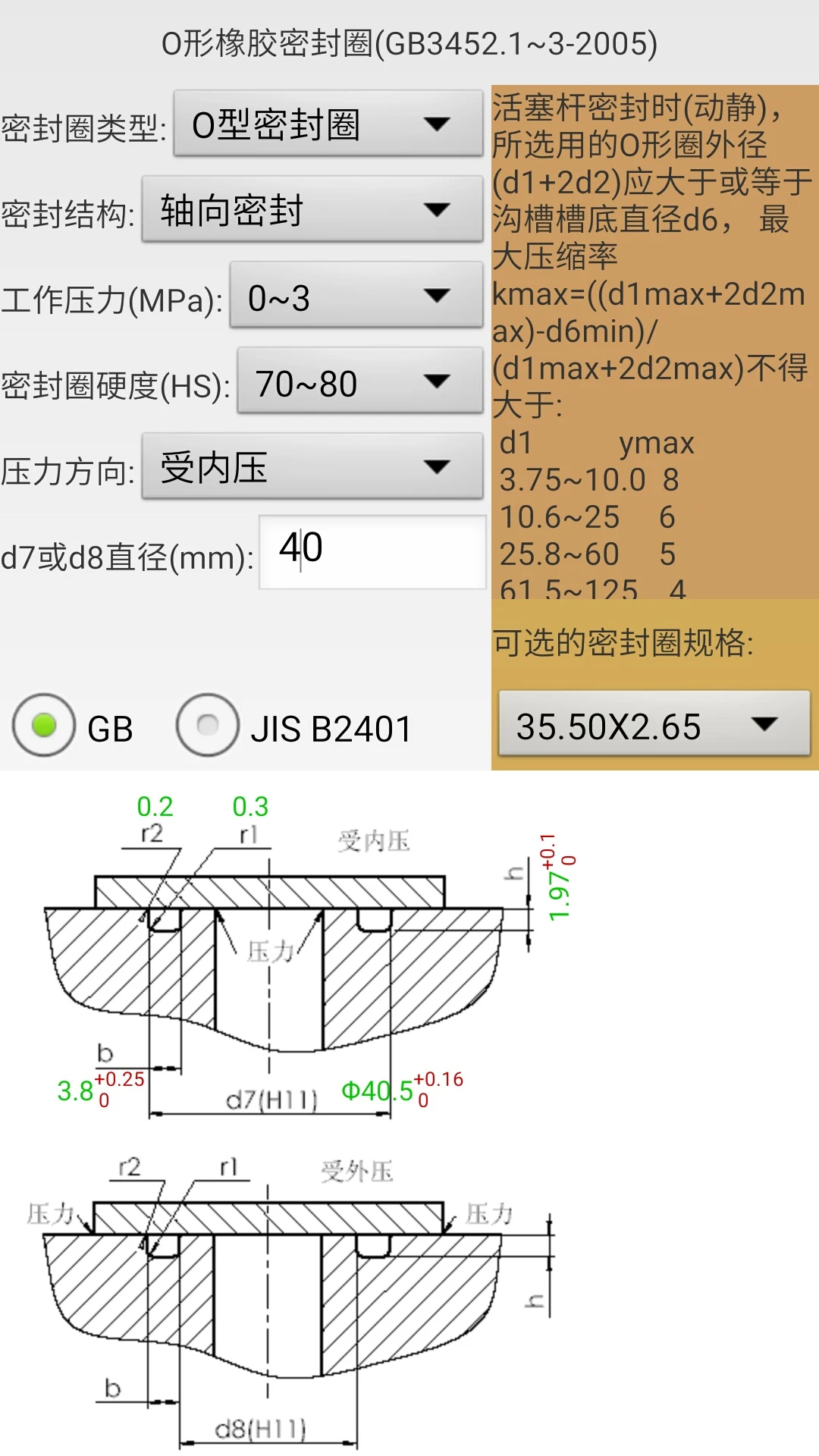

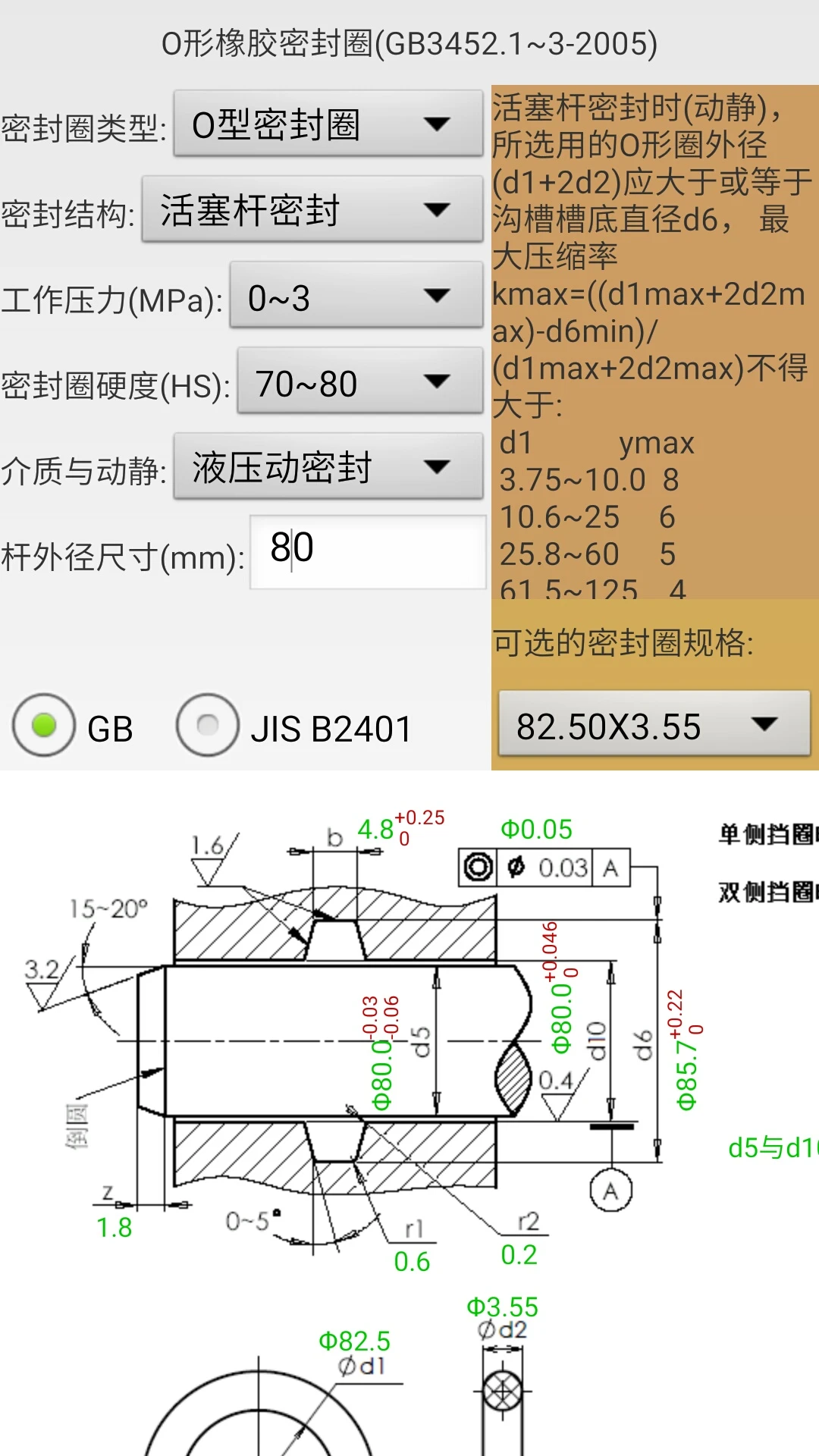

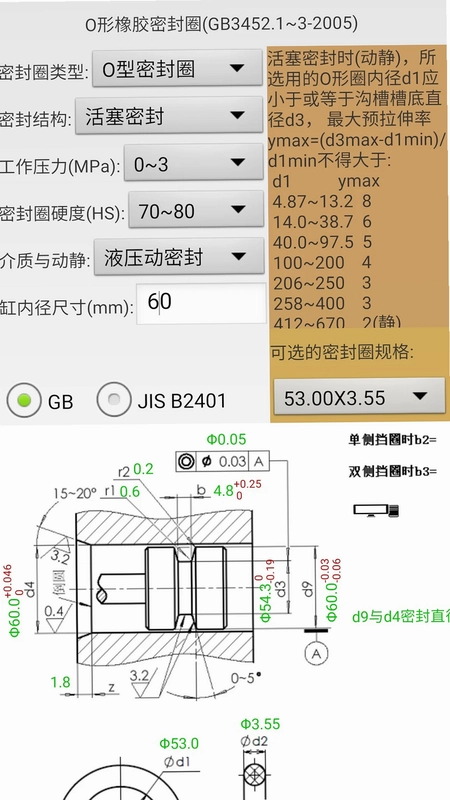

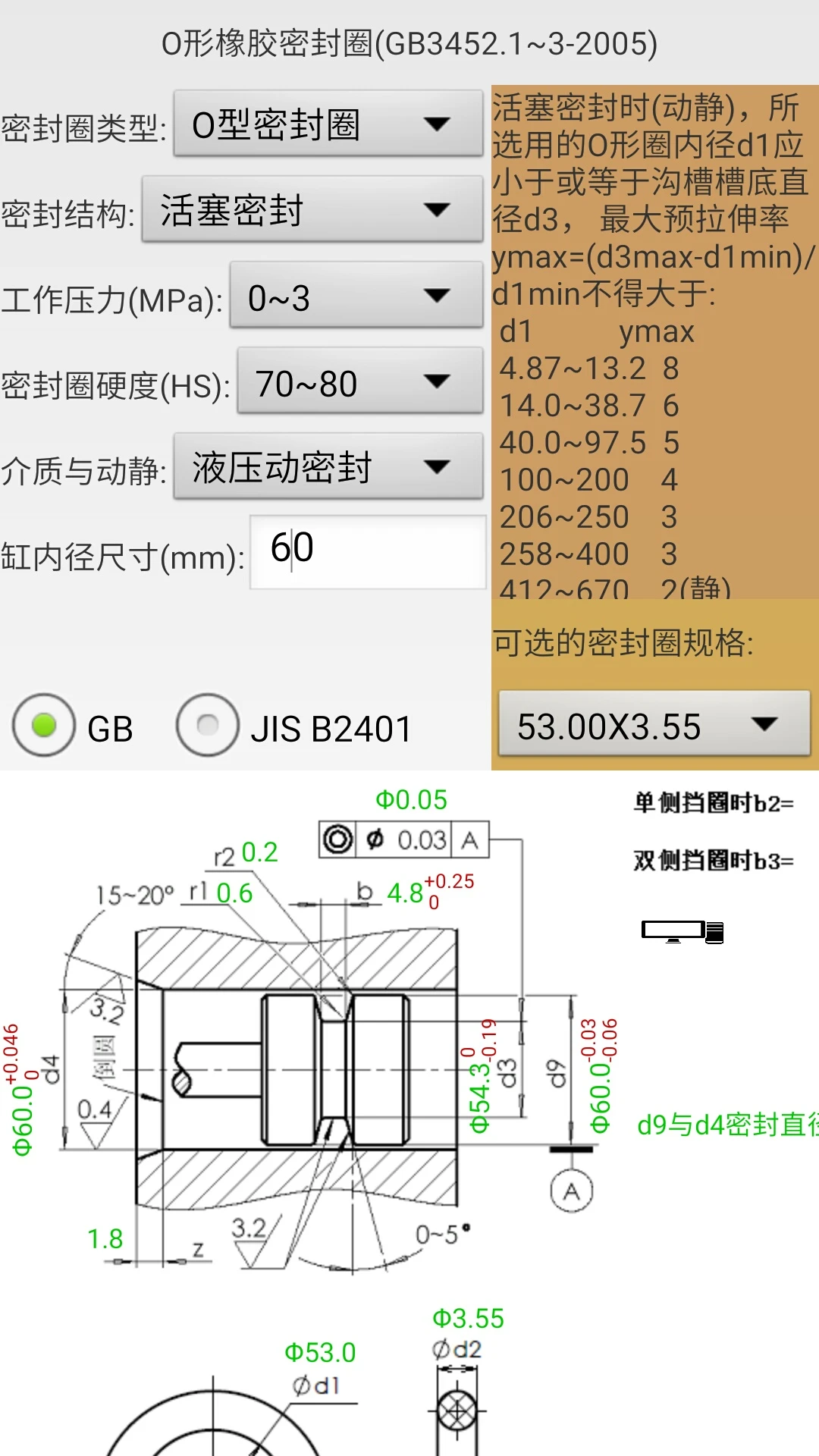

4.点击生成设计图，界面会显示沟槽截面示意图并标注关键尺寸。

5.如需调整，可直接修改参数，图形和标注会同步更新。

6.确认无误后导出图文报告，便于存档或分享给同事审核。

机械密封如何提升机械设计效率

1.软件将选型和沟槽设计整合在一个界面，减少在多个手册和表格之间反复查找的时间。

2.内置标准数据库，无需手动翻阅纸质标准，避免因查表失误导致的设计错误。

3.图文并茂的输出方式让设计结果一目了然，方便快速核对和修改。

4.支持参数化调整，改一个尺寸即可联动更新所有相关标注。

5.常用方案可保存为模板，同类项目直接复用，缩短重复劳动。

6.导出功能方便与团队共享，减少沟通成本，整体提升设计质量。

7.长期使用可积累企业自己的选型库，形成标准化设计流程。

机械密封的O形圈选型要注意什么

1.先确认使用场景是静密封还是动密封，两者对压缩量和沟槽要求不同。

2.根据介质类型选择合适橡胶材质，软件中可查看材质兼容性提示。

3.输入工作压力，软件会判断是否需要加装挡圈或调整沟槽尺寸。

4.注意温度范围，超出橡胶耐温区间时软件会给出警告。

5.确认标准体系，GB、JIS和AS568A的尺寸系列不同，不能混用。

6.检查沟槽表面粗糙度和圆角要求，软件会给出推荐值。

机械密封的星形圈选型有哪些要点

1.星形圈适用于动密封场合，选型时先确认AS568A标准下的截面尺寸。

2.根据轴径和孔径计算压缩率，软件会自动推荐合适规格。

3.注意星形圈的四个唇口方向，安装时不能装反。

4.压力较高时需配合挡圈使用，软件会提示是否需要。

5.介质兼容性同样重要，选错材质会导致密封失效。

6.沟槽设计要匹配星形圈形状，软件提供专用沟槽模板。

7.保存选型结果，方便后续同型号项目直接调用。

机械密封输出图文报告有什么用

1.图文报告包含选型参数、沟槽尺寸和截面示意图，信息完整。

2.可直接用于设计图纸的标注参考，减少手工绘制时间。

3.方便提交给审核人员，图文对照更直观，减少理解偏差。

4.存档后可作为企业设计规范的一部分，积累技术资料。

5.分享给采购或加工部门，确保密封件采购和沟槽加工一致。

6.遇到问题时可根据报告快速回溯设计依据。

机械密封适合哪些人使用

1.机械设计工程师可用它快速完成密封选型和沟槽设计。

2.工艺工程师可参考输出报告核对加工要求。

3.采购人员可依据选型结果准确采购对应标准密封圈。

4.质检人员可对照报告检查沟槽尺寸是否达标。

5.机械专业学生可用它学习密封圈标准和沟槽设计方法。

6.设备维修人员可查询替换密封圈的规格和标准。

7.中小企业技术负责人可用它建立内部选型规范。

机械密封使用中常见问题怎么解决

1.如果标准列表加载不全，检查软件是否为最新版本并重启。

2.沟槽参数输入后无响应，确认数值是否超出标准允许范围。

3.导出报告失败时，检查存储权限是否开启。

4.图形显示异常可尝试切换横竖屏或重启软件。

5.保存模板后找不到，进入模板管理查看是否命名重复。

6.参数校验提示错误，按提示逐项核对轴径、孔径和压力值。

7.遇到标准数据疑问，可对照纸质标准复核软件输出结果。
