工程制图 4.5.1 最新版

工程制图是一款专为设计师、工程师及建筑行业从业者打造的移动端CAD制图与看图工具，支持DWG格式图纸的快速查看、编辑、标注与测量，同时提供丰富的工程图纸模板和智能图块库，帮助用户在手机上轻松完成从绘制到协作的全流程操作，极大提升移动办公效率。无论是现场勘查、方案沟通还是图纸修改，工程制图都能提供便捷高效的解决方案。

工程制图软件有哪些功能？

1. 支持多种CAD格式图纸的快速查看，包括DWG、DXF等，并能自由缩放和旋转视图。

2. 提供完整的绘图工具，如直线、多段线、圆形、矩形、椭圆等，并具备正交绘制辅助功能。

3. 内置标注工具，可对图纸进行文字、语音、图片及图形标注，方便沟通与记录。

4. 具备测量功能，可精确测量图纸中的长度和面积，满足工程计算需求。

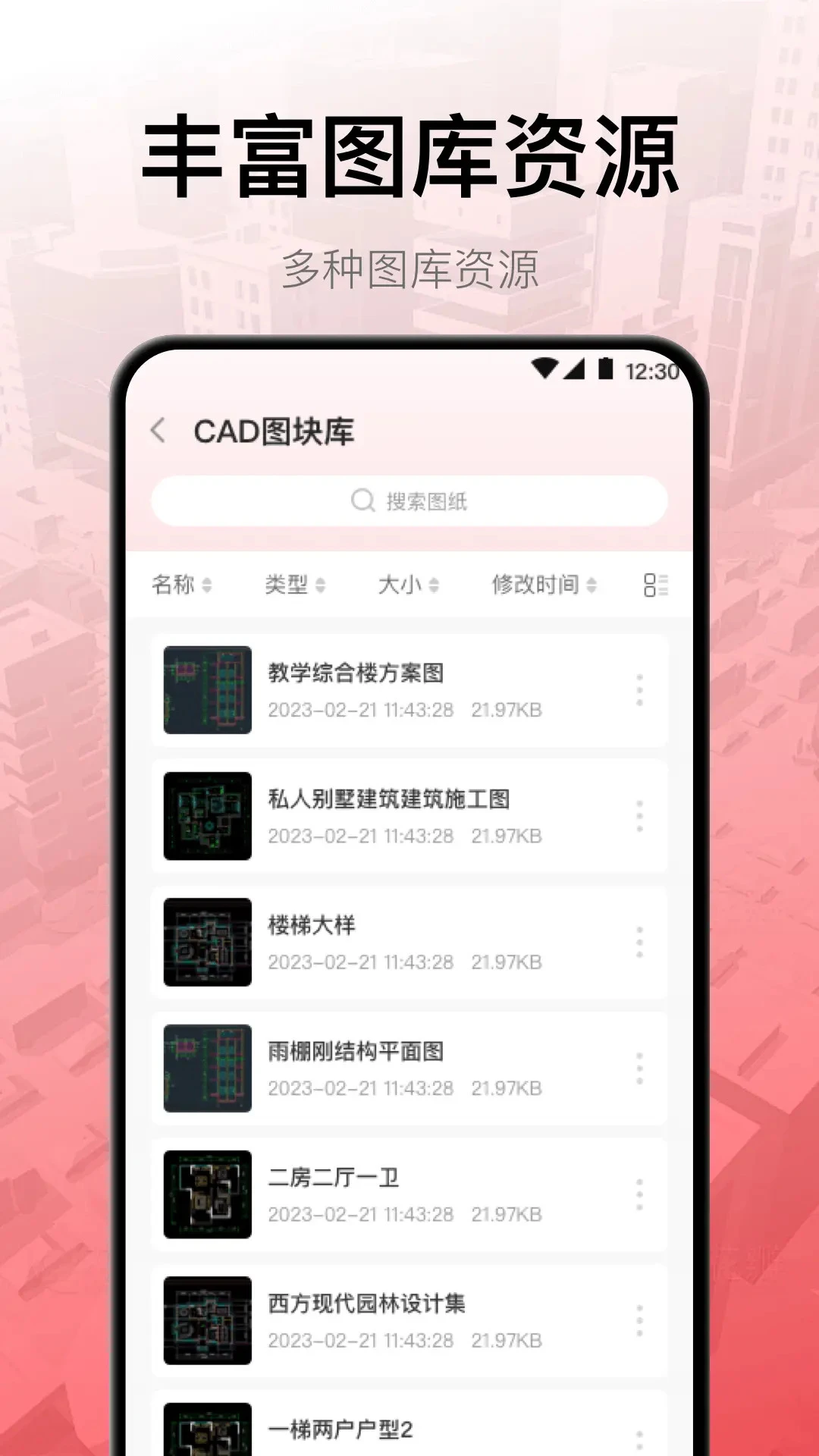

5. 提供大量智能图块，涵盖家具、门窗、灯具等，一键插入，快速完成布置图设计。

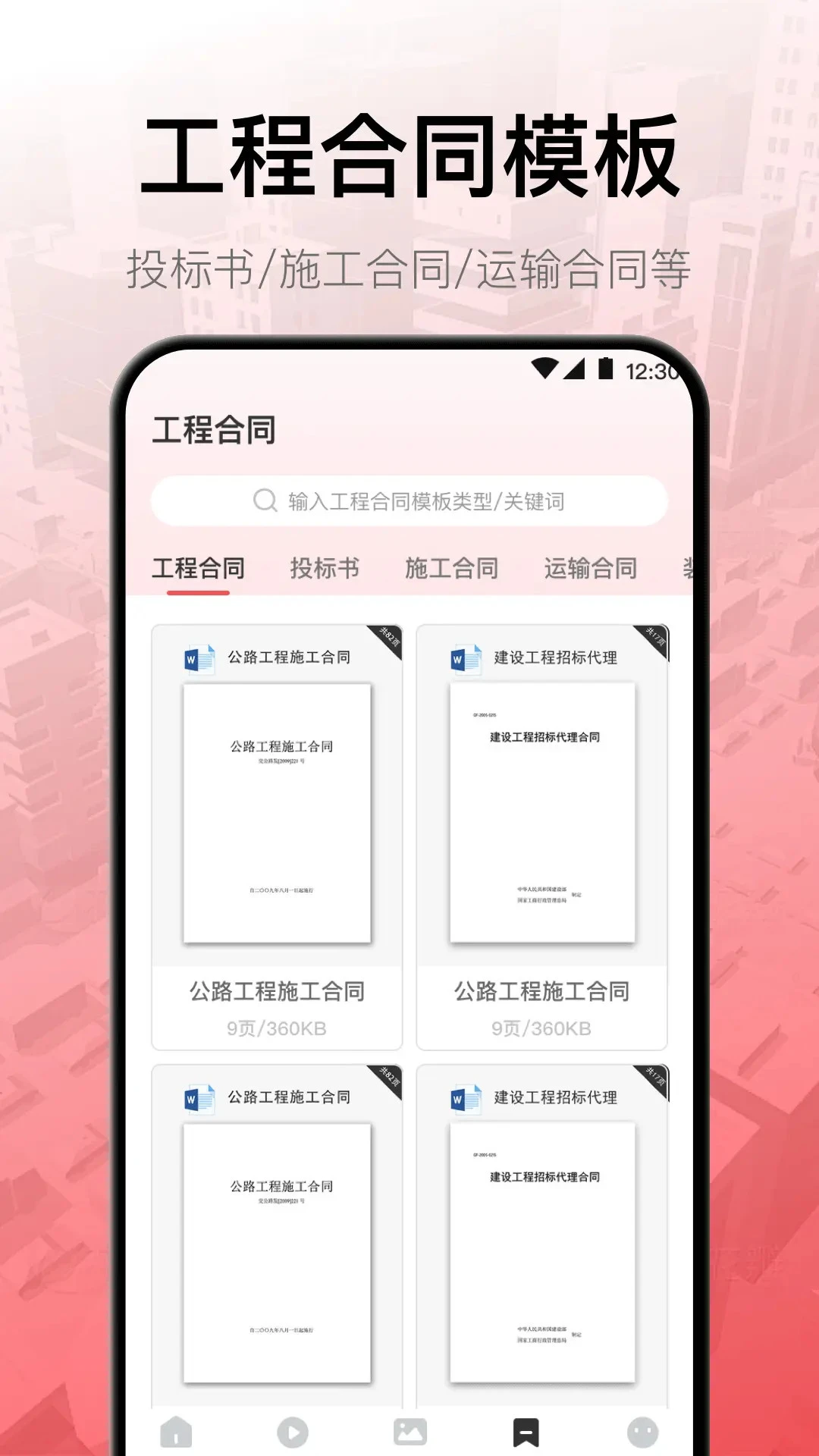

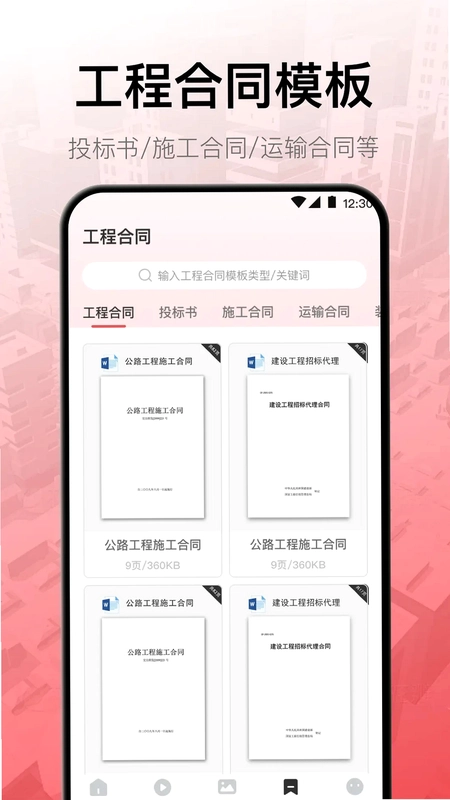

6. 支持工程合同模板和图纸模板下载，覆盖建筑、设计、机械等多个行业，即下即用。

7. 支持一键分享图纸给同事或客户，实现线上协作与即时反馈。

工程制图怎么画直线？

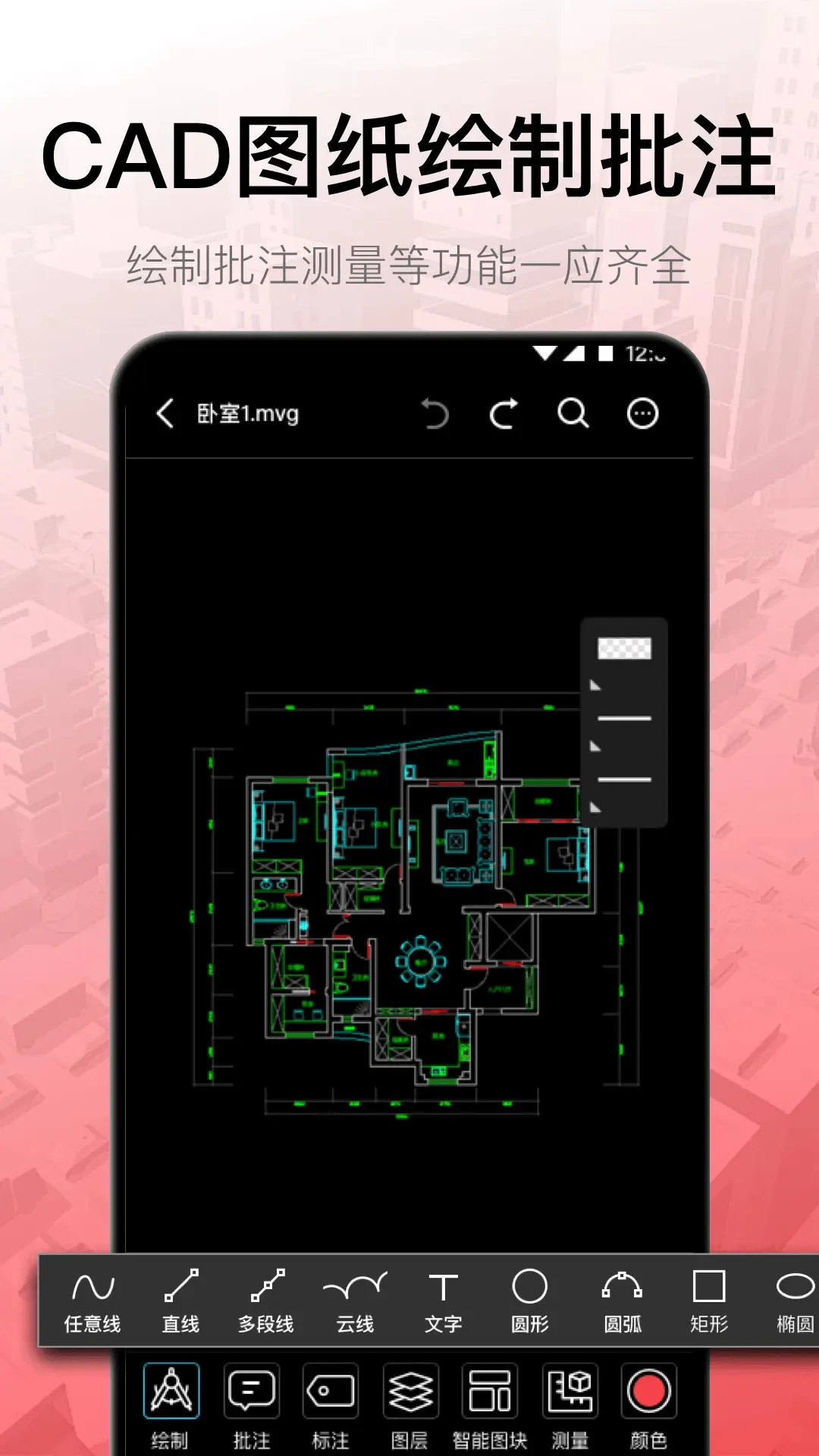

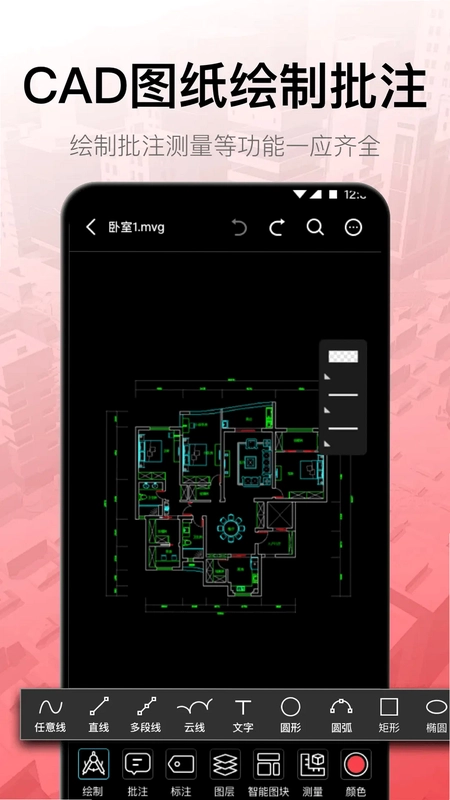

1. 打开工程制图应用，点击首页的“新建图纸”按钮，创建空白图纸文件。

2. 在图纸编辑界面，点击工具栏中的“直线”图标，进入直线绘制模式。

3. 在画布上点击确定直线起点，然后拖动至目标位置，点击确认终点。

4. 若需绘制水平或垂直线段，可开启“正交”模式，系统会自动校正方向。

5. 绘制完成后，点击“完成”按钮保存直线，并可继续绘制其他图形。

工程制图怎么进行面积测量？

1. 打开需要测量的图纸文件，进入查看或编辑模式。

2. 点击底部菜单栏中的“测量”工具，选择“面积测量”选项。

3. 沿着需要测量的区域边缘依次点击各个边界点，系统会自动生成测量范围。

4. 点击“完成”后，界面会显示该区域的面积数值，支持单位换算。

5. 测量结果可一键保存或分享给相关人员，方便记录与汇报。

工程制图怎么添加标注？

1. 在打开图纸的编辑界面，点击“标注”工具，选择所需的标注类型。

2. 支持文字标注、语音标注、图片标注和图形标注，按需选择。

3. 在图纸上点击放置标注位置，输入文字或录制语音，即可完成标注。

4. 标注后可以拖动调整位置，也可以修改标注内容或删除标注。

5. 所有标注会随图纸保存，下次打开依然可见，方便团队协作。

工程制图怎么查找图纸内容？

1. 在图纸查看界面，点击右上角的“搜索”图标，打开查找功能。

2. 输入需要查找的文字或图块名称，系统会在图纸中自动定位匹配项。

3. 点击搜索结果，即可快速跳转到对应位置，并高亮显示。

4. 支持模糊查找，方便快速找到关键信息，提高工作效率。

5. 查找功能适用于所有类型的图纸文件，操作简单快捷。

工程制图能看CAD图纸吗？

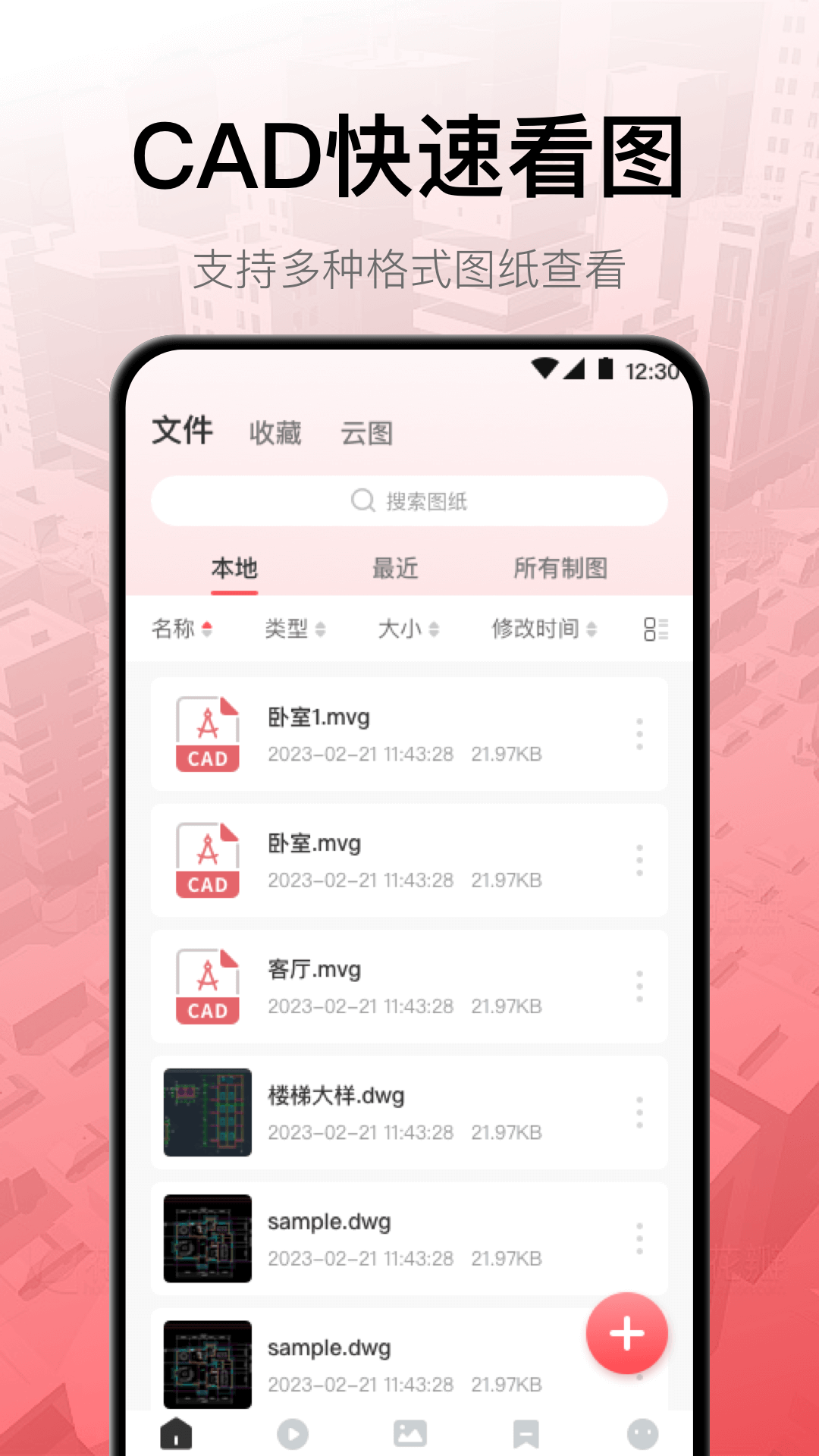

1. 工程制图内置高性能CAD看图引擎，支持打开DWG、DXF等主流CAD文件格式。

2. 兼容AutoCAD多个版本的图纸，无需转换即可直接查看。

3. 支持图层管理，可单独显示或隐藏指定图层，便于分析复杂图纸。

4. 支持缩放、平移、全屏显示等操作，即使是大幅面图纸也能流畅浏览。

5. 标注和测量功能在查看模式下也可使用，方便现场快速获取数据。

工程制图如何导出图纸？

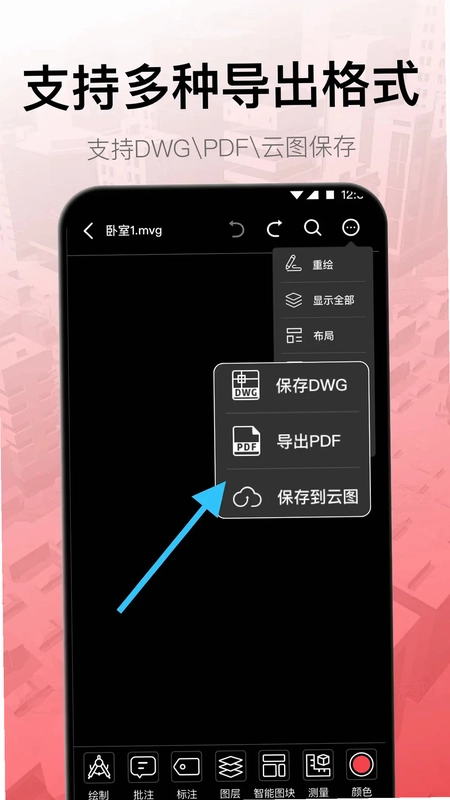

1. 打开需要导出的图纸文件，点击右上角的“导出”按钮。

2. 选择导出格式，支持PDF、PNG、JPEG等常用图片格式。

3. 根据需要设置导出分辨率和导出范围，默认导出全部内容。

4. 点击“确定”后，图纸将保存到本地相册或文件管理器。

5. 导出后的文件可随时分享或打印，满足不同场景需求。
