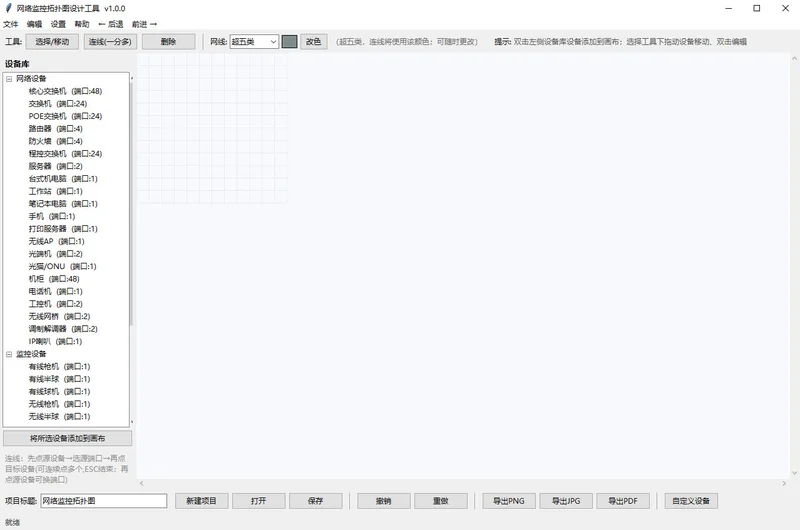

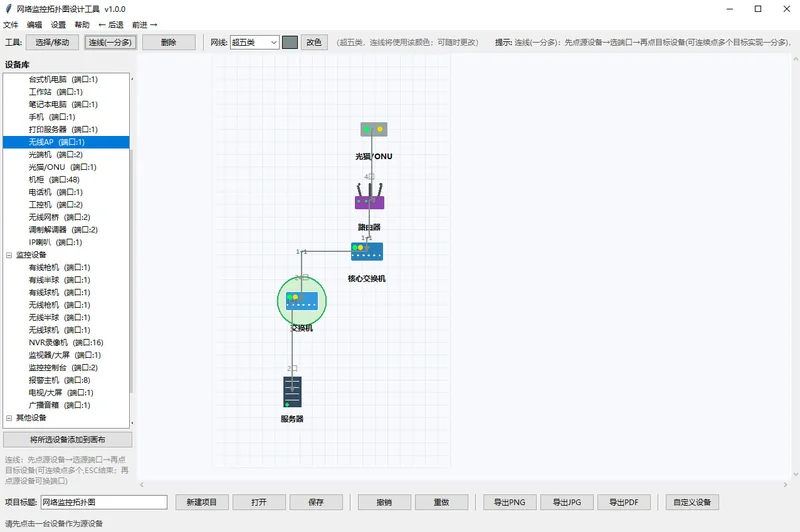

网络拓扑图设计工具电脑版 1.0 单文件版

网络拓扑图设计工具是一款面向网络运维、系统集成及教学培训领域的图形化设计软件。它凭借简洁直观的操作界面和强大的图形绘制能力，让用户无需掌握复杂的绘图技巧也能轻松上手，将抽象的网络架构转化为直观的视觉语言。软件内置了海量标准化图标与多种主题风格，支持从局域网到数据中心的各类场景搭建，在满足专业绘图需求的同时，也提供了极佳的交互体验，是网络工程师规划网络、制作标书和部署方案的得力助手。

网络拓扑图设计工具如何添加自定义设备图标？

1. 打开网络拓扑图设计工具，在主界面左侧的“符号库”面板中，点击顶部的“管理”按钮进入符号管理器。

2. 在符号管理器中，选择需要导入图标的分类文件夹，或者点击“新建分类”创建一个专属的设备类型文件夹，命名如“我的设备”。

3. 点击“导入”按钮，在弹窗中选择您准备好的图片文件，支持PNG、SVG等常见矢量或位图格式，可一次选择多个文件批量添加。

4. 导入后，您可以在右侧属性栏中为每个自定义图标设置名称、关键字等索引信息，方便后续快速检索定位。

5. 回到绘图画布，在“符号库”中展开刚刚的自定义分类，即可看到新增的图标，直接拖拽至画布中央即可使用，与内置图标操作方式完全一致。

网络拓扑图设计工具能否自动识别网络设备并生成拓扑？

1. 网络拓扑图设计工具支持通过SNMP协议主动发现网络中的三层交换机、路由器等核心设备。

2. 点击菜单栏的“发现”选项，选择“网络扫描”模式，输入目标网段地址或起始IP范围，并配置好SNMP团体字（默认为public）。

3. 工具开始自动扫描后，会实时显示发现的在线设备列表，并解析出设备的型号、名称及接口状态信息。

4. 扫描完成后，勾选需要纳入绘图的设备，点击“一键生成拓扑”，软件将根据设备间的ARP表或路由表内容，大致判断链路连接关系，自动摆放设备节点。

5. 由于自动生成的连线可能存在误差，建议在生成后手动微调节点位置，并核对链路接口的准确性，最终完成精细化拓扑图的制作。

网络拓扑图设计工具配置需求高吗？

为保证网络拓扑图设计工具运行流畅稳定，建议您的电脑满足以下配置要求：

1. 操作系统：Windows 10版本1809及以上或Windows 11系统环境。

2. 处理器：建议使用Intel Core i3或同级别AMD处理器，复杂工程绘制推荐i5以上型号。

3. 内存：最低4GB运行内存，当绘制包含数百节点的大型拓扑图时，建议配置8GB及以上内存。

4. 显卡：集成显卡即可支持基础二维绘图，若需渲染高分辨率位图背景，建议配备独立显存2GB以上的显卡。

5. 硬盘空间：安装需要约500MB可用空间，后续保存工程文件及符号库扩展建议预留至少2GB存储空间。

网络拓扑图设计工具有哪些常用的快捷键操作？

为了提高绘图效率，网络拓扑图设计工具内置了以下高频使用的键盘快捷键供用户参考：

1. Ctrl + N：快速创建空白拓扑图工程文件；Ctrl + O用于打开本地保存的拓扑图文档。

2. Ctrl + Z / Ctrl + Y：分别是撤销上一步误操作和恢复已撤销的操作，编辑图形时最常用。

3. Ctrl + C / Ctrl + V：对选中的设备节点或连线进行复制与粘贴，配合方向键可快速实现设备阵列摆放。

4. Delete键：删除当前选中的图形元素，同时按Shift + Delete可直接删除设备并断开其所有关联连线。

5. Ctrl + G：将多个选中的设备编组，便于整体移动和缩放；Ctrl + Shift + G可快速取消组合。

6. Ctrl + D：快速复制当前选中图形并水平偏移一定距离放置，适合批量添加同类型接入层交换机。

网络拓扑图设计工具导出的图片模糊怎么办？

1. 检查导出设置：在文件菜单选择导出图片，在格式选项中选择PNG或SVG矢量格式，优先考虑SVG以保证无限缩放不失真。

2. 调整分辨率参数：如选择PNG格式，需将DPI数值调高，推荐设置为300 DPI或以上，DPI数值越高，图片包含的细节越丰富。

3. 查看画布缩放比例：如果画布当前处于缩小显示状态，导出图片会按照画布实际尺寸输出，建议将画布比例调整为100%或更高后再执行导出命令。

4. 拆分导出局部区域：对于超大复杂网络拓扑，全图导出容易导致内存溢出或细节丢失，可采用框选局部区域分别导出，后期再通过图像处理软件拼接。

5. 若以上操作仍无法解决模糊问题，请检查软件绘图页面中的“渲染质量”设置是否处于“标准”或“草图”状态，将其切换为“高质量”模式后重新导出。
